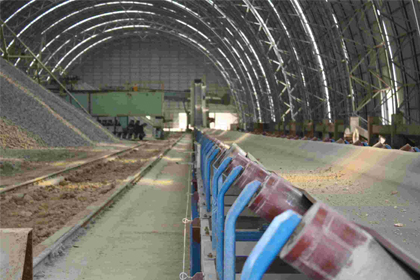

TD75型胶带输送机系列是一般用途的带式输送机，用于冶金、煤炭、水电等部门，输送堆积比重为0.5～2.5吨/立方米的各种块状，粒状等散状物料，也可用来输送成件物品。TD75型带式输送机的带宽有六种：500、650、800、1000、1200和1400毫米。TD75型带式输送机所选用的输送带有普通橡胶带和塑料带两种。适用工作环境温度在-15℃～ 40℃之间，适用平运、上运（一般β≤ 18°）、带凸弧运、带凹弧运和带凸凹弧运五种布置方式.输送具有酸性、硷性、油类物质和有机溶剂等部分的物料时，需采用耐油、耐酸硷的橡胶带或塑料带。
TD75型固定式带式输送机主要技术参数
TD75 type fixed belt conveyor main technical parameter
|
承载托辊型式troughing idlers type |
带速 belt speed v （m／s） |
带宽belt width B （mm） |
|||||||
|
500 |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
||
|
输送能力capacity Q （t／h） |
|||||||||
|
槽型托辊troughing idler |
0.8 |
78 |
131 |
— |
— |
— |
— |
— |
— |
|
1.0 |
97 |
164 |
278 |
435 |
655 |
891 |
1228 |
1555 |
|
|
1.25 |
122 |
206 |
348 |
544 |
819 |
1115 |
1536 |
1944 |
|
|
1.6 |
156 |
264 |
445 |
696 |
1048 |
1427 |
1966 |
2488 |
|
|
2.0 |
191 |
323 |
546 |
853 |
1284 |
1748 |
2334 |
2954 |
|
|
2.5 |
232 |
391 |
661 |
1033 |
1556 |
2118 |
2918 |
3693 |
|
|
3.15 |
— |
— |
824 |
1233 |
1858 |
2528 |
3561 |
4506 |
|
|
4.0 |
— |
— |
— |
— |
2202 |
2996 |
4128 |
5101 |
|
|
平行托辊flat idler |
0.8 |
41 |
67 |
118 |
— |
— |
— |
— |
— |
|
1.0 |
52 |
88 |
147 |
230 |
345 |
469 |
638 |
805 |
|
|
1.25 |
66 |
110 |
184 |
288 |
432 |
588 |
797 |
1006 |
|
|
1.6 |
84 |
142 |
236 |
368 |
553 |
753 |
1020 |
1288 |
|
|
2.0 |
103 |
174 |
289 |
451 |
677 |
922 |
1212 |
1529 |
|
|
2.5 |
125 |
211 |
350 |
546 |
821 |
1117 |
1435 |
1811 |
|
说明：表中的输送量Q值是在物料容重γ＝1.0吨／米3，输送机倾角α＝0～7°，物料动堆积角ρ＝30°时的计算值，若γ值、α值以及ρ值改变，Q值应按比例增减。
Directions：Q's value is measured in the capacity in the form is matter densityγ＝1.0t ／m3，Conveyer dip α＝0～7°， matter cumulate is ρ＝30°the calculation is worth ，If γValue 、αValue along with ρbe worth alteration ，Q's value ought to increase and decrease according to the proportion 。
