该商品不支持网上交易进入烘干机内的物料以不粘筒壁及扬料板为宜。进入烘干机内热交换的气体温度不宜高于750℃，如有特殊高温烘干要求，烘干机的入口处内筒及扬料板可用耐热钢板制造。该机广泛用于干混砂浆、黄沙、水泥厂矿渣、粘土、煤、混合料、铁粉、建材、化工、铸造等行业，原材料的提供。

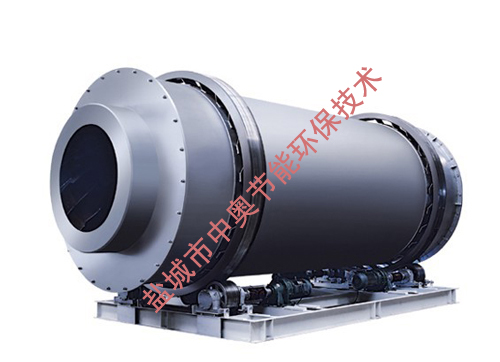

二、ZASH套筒式三筒烘干机的结构及工作原理。
2.1烘干机结构图：
1、外筒2、中筒3、内筒4、轮带5、托轮6、减速电动机7、支承座
2.2烘干机工作原理：
ZASH套筒式三筒烘干机的结构如图一所示，套筒式三筒烘干机是由三个不同直径的同心圆彼此相嵌组合而成，做为烘干机的主体。主体通过两端的轮带4水平旋转在两端的四个托轮5上，筒体的入料端设有燃油、燃汽、燃煤等热风炉装置。卸料端设有防尘罩及自动下料装置。防尘罩通过管道与除尘器相联，除尘设备、喂料设备及输送设备可根据工艺条件和要求另行设计。
ZASH套筒式三筒烘干机的烘干过程是这样实现的，被烘干的物料由入料端喂入烘干机内筒，物料通过内筒的螺旋导向板进入内筒，内筒内部设有许多螺旋状扬料板，物料通过筒体的回转，被扬料板不断的拨起并作纵向运行，物料到达内筒的左端因自重的作用落入中筒，对过导向板，在筒体回转作用下物料被推回中筒，在中筒扬料板的作用下物料向右运动，直到中筒右端，物料在自重作用下落入外筒。同样道理，物料在外筒螺旋扬料板的作用下折回向左运动，直到外筒左端。在封堵外导料锥的作用下落入出料端筒体内。烘干机主体的1、2、3三个同心圆内，设有不同数量、不同角度的曲面螺旋状扬料板，每个筒体的端部设有导向板。套筒式短筒烘干机的主体通过两个减速电机6，分别驱动两端的两个传动托轮5，使轮带4绕中心转动。待烘干机的温物料经喂料设备，即入料管喂入内 筒3的入料端时，温物料通过螺旋导向板迅速推向螺旋扬料板。随着筒体的旋转，物料被筒内的螺旋式所料板举升的同时，不断的翻滚、抛散、并向出料端作纵向运动。与此同时从热风炉来的热气流，先后进入内筒3、中筒2、外筒1与物料进行强烈的热交换。由于金属钢板比被烘干的物料导热快，筒体的钢板、扬料板首先受热，然后又把热量以传导和辐射的方式传给物料，物料受热后温度升高，当温度升高到水份蒸发的温度时，水蒸汽从物料中分离出来，随烟尘经除尘器后排入大气中，从而达到物料烘干的目的。
三、ZASH套筒式三筒烘干机的特点
ZASH套筒式三筒烘干机具体结构紧凑，占地面积少，是相同产量单筒烘干机占地面积的二分之一，工作可靠、能耗低、热效率高。物料烘干效果好，容易实现自动化控制，操作人员少等特点。
ZASH套筒式三筒烘干机的附属设备：有电磁振动给料机或圆盘给料机、斗式提升机、热风炉、传动系统、振动筛、输送设备等组成。供给热风炉的燃烧器有燃油、燃烧气、燃焦炭、燃煤等多种形式。其中以燃煤最为普遍，用户订货时须注明。
ZASH套筒式三筒烘干机技术参数
|
项目 单位 规格
|
m
|
Ф2.0×4.5m
|
Ф2.5×7.5m
|
Ф3.2×8m
|
Ф3.6×8.5m
|
Ф4.2×9m
|
|
|
外筒直径
|
m
|
2.0
|
2.5
|
3.2
|
3.6
|
4.2
|
|
|
外筒长度
|
m
|
4.5
|
7.5
|
8
|
8.5
|
9
|
|
|
筒体转速
|
rpm
|
4-10
|
4-10
|
4-10
|
4-10
|
4-10
|
|
|
物料初水份
|
%
|
8-20
|
8-20
|
8-20
|
8-20
|
8-20
|
|
|
物料终水份
|
%
|
≤1
|
≤1
|
≤1
|
≤1
|
≤1
|
|
|
最高进气温度
|
℃
|
750-900℃
|
750-900℃
|
750-900℃
|
750-900℃
|
750-900℃
|
|
|
生产能力
|
T/h
|
矿渣
|
12-18
|
22-25
|
30-38
|
40-48
|
55-65
|
|
粉煤灰
|
8-10
|
15-20
|
25-30
|
35-40
|
40-50
|
||
|
煤
|
8-10
|
13-18
|
23-28
|
33-38
|
40-45
|
||
|
黄沙
|
15-20
|
23-28
|
35-43
|
40-50
|
60-70
|
||
|
电动机型号
|
|
Yr160m-4
|
Yr132m-4E
|
Yr132m-4E
|
Yr160m-4E
|
Yr160m-4E
|
|
|
电动机功率
|
kw
|
5.5×2
|
7.5×2
|
7.5×4
|
11×4
|
15×4
|
|
|
减速机型号
|
|
XWD-6
|
XWD-6
|
XWD-6
|
XWD-6
|
XWD-6
|
|
|
减速机速比
|
I
|
23-29
|
23-29
|
23-29
|
23-29
|
||
