1、处理风量大 2、运行阻力小 3、自动化控制 4、高效节能
5、除尘效率高(大于99%) 6、应用领域广 7、运行平稳 8、产品型号全
详细介绍
产品概述:

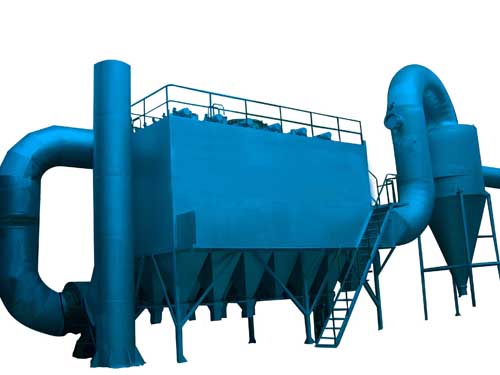

PH-03-II长袋脉冲袋式除尘器属于新一代脉冲袋式除尘技术,是我公司研制开发的满足大风量烟气净化的先进脉冲除尘器,不但具有喷吹脉冲除尘器的清灰能力强、除尘效率高、排放浓度低等特点,还具有稳定可靠、能耗低、占地面积小的特点,特别适合处理大风量的烟气。
目前已经广泛应用在炼钢电炉、锅炉、电石炉、高炉煤气净化、煤粉制备和气力输送、沥青混凝土生产、碳黑、建材、耐火、化工、铝电解、铝锌冶炼等领域。
工作原理:
含尘烟气由进风口经中箱体下部进入灰斗;部分较大的尘粒由于惯性碰撞、自然沉降等作用直接落入灰斗,其它尘粒随气流上升进入各个袋室。经滤袋过滤后,尘粒被阻留在滤袋外侧,净化后的气体由滤袋内部进入箱体,再通过提升阀、出风口排入大气。随着过滤过程的不断进行,滤袋外侧所附积的粉尘不断增加,从而导致袋式除尘器本身的阻力也逐渐升高。当阻力达到预先设定值时,清灰控制器发出信号,首先令一个袋室的提升阀关闭以切断该室的过滤气流,然后打开电磁脉冲阀,压缩空气由气源顺序经气包、脉冲阀、喷吹管上的喷嘴以极短的时间( 0.065~0.085秒)向滤袋喷射。压缩空气在箱内高速膨胀,使滤袋产生高频振动变形,再加上逆气流的作用,使滤袋外侧所附尘饼变形脱落。。
技术参数:
技术参数 型号 | PH-03-II-24×180 | PH-03-II-48×180 | PH-03-II-54×180 | PH-03-II-60×180 | PH-03-II-66×180 |
处理风量(m3/h) | 480000-550000 | 560000-630000 | 640000-710000 | 720000-790000 | 800000-870000 |
总过滤面积(m2) | 7686 | 8784 | 9882 | 10980 | 12078 |
收尘室数(个) | 42 | 48 | 54 | 30 | 36 |
每室袋数(条) | 75 | ||||
滤袋总数(条) | 315 | 3600 | 4050 | 4500 | 4950 |
滤袋规格 直径mm×长度mm |
Φ130×6000 | ||||
滤袋材质 | 根据烟气性质选用 | ||||
过滤风速(m/min) | <1.2 | ||||
承受负压(Pa) | ≤6000 | ||||
收尘器阻力(Pa) | 800-1700 | ||||
漏风率(%) | ≤5 | ||||
允许入口气体 最高温度(℃) |
<230 | ||||
入口浓度 (g/m3n) | <60 | ||||
出口浓度 (mg/m3n) | <50 | ||||
收尘效率(℃) | >99.8 | ||||
喷吹压力(MPa) | > 0.3 | ||||
设备总重(t) | 272.82 | 295.04 | 379.52 | 419.68 |
469.69 |
结构组成:
PH-03-II长袋脉冲袋式除尘器主要由上箱体、中箱体、灰斗、卸灰系统、喷吹系统和控制系统等几部分组成,并采用下进气分室结构。
