长沙国通电力科技有限公司

我们将根据您的要求，为您量身定做一套高效，稳定，完全符合贵司控制要求控制系统解决方案。

综合自动化系统产品目录：

1.变电站综合自动化系统

 变压器保护屏 、线路保护屏、综合保护测控屏、远动通讯屏、通用设备屏、电度计量屏、UPS电源屏

试验电源屏、交流屏、模拟屏、变电站五防系统、GT8100变电站后台监控软件系统

2.水电站综合自动化系统

发电机保护屏、变压器保护屏、线路保护屏、发电机LCU屏、公用设备屏、闸门LCU屏、同期控制屏、电度计量屏、

辅机控制屏、油气水控制系统、测温制动屏、励磁控制屏、微机调速器、GT8200水电站后台监控软件系统

3.中小型水电站增效扩容改造工程

80~400KV低压机组一体化系统、800KV低压机组一体化系统、1000KV低压机组一体化系统

4.GT8100工矿企业供配电综合自动化系统

水泥厂综合自动化保护监控系统、煤矿综合自动化保护监控系统、化工厂综合自动化保护监控系统、

钢厂综合自动化保护监控系统、港口、航运码头综合自动化保护监控系统

 5、楼宇自动化系统

楼宇数字化供配电系统、楼宇可视化安防系统、楼宇综合布线系统

6、GT8400污水处理自动化系统

污水处理PLC控制系统、污水处理厂低压配电系统、污水处理厂高压配电系统、污水处理厂现场控制系统，

污水处理厂软件系统，污水处理厂现场仪表系统、GT8400污水处理厂后台监控软件系统

7、泵站自动化系统

数字式电动机保护屏、数字式变压器保护屏、电动机LCU屏、公用设备LCU屏、闸门LCU屏

8、GT8000电力监控软件

9、GT800系列微机保护测控装置

10、GT600系列微机保护测控装置

11、GTDW系列高频开关直流电源系统

GTDW系列直流电源充电屏、GTDW系列直流电源馈线屏、GTDW系列直流电源电池屏、

GTDW系列直流电源系统、GTDW110KV系列直流电源系统、GTDW220KV系列直流电源系统

GTDW48V系列通讯直流电源系统

12、低压配电系统

GGD交流电源屏、GCK抽屉式低压配电屏、GCS低压配电屏、MSN低压配电屏

14、高压配电系统

KYN系列户内高压开关柜、XGN系列户内高压开关柜、户外真空开关设备、户外高压隔离设备

15、DIC-09系列智能低压无功补偿综合模块（电力电容器）

16、机组励磁系统、

17、变电站微机五防系统

18、变电站预警系统等电力配套设施

计算机监控系统组屏（柜）方案

 1  站控层设备
站控层设备的组屏（柜）原则如下：

（1）监控系统主机：主机设备推荐采用组屏（柜）方式布置，两台主机分别组两面屏（柜）。

（2）远动通讯设备：设备组1面屏（柜），屏（柜）上包括站控层网络交换机、光电转换器、远动接口设备等。

（3）公用接口设备：宜配置1面屏（柜），屏（柜）上包括智能接口设备，光电转换装置等。

 2间隔层设备
    间隔层测控单元的组屏（柜）原则如下：

（1）一个半接线：每串组1～2面测控屏（柜），每面屏（柜）上2～4个测控装置。

（2）双母线接线：每条线路、每段母线及母联分段各配置1个测控装置；每3～4个测控装置组1面测控屏（柜）。

（3）每台主变压器组1面测控屏（柜），屏（柜）上3～4个测控装置。

（4）每台主变压器35kV侧无功补偿装置宜设置1面测控屏（柜），屏（柜）上3～4个测控装置。

（5）站用变压器组1面测控屏（柜），屏（柜）上3个测控装置。

（6）220kV和500kV母线设备可按2段母线配1面测控屏（柜），屏（柜）上2~3个测控装置。

（7）全站配置1面公用测控屏（柜），屏（柜）上2个测控装置，用于站内交直流系统及其他公用设备。

（8）间隔层网络设备屏（柜），屏（柜）上包括与站控层网络的接口以及和继电保护通信接口装置等，每个继电器室宜配置1面屏（柜）。

2、GT8100特点

 GT8100变电站综合自动化系统是对变电站的运行情况进行监视、测量、控制和调节的一种综合性的自动化系统，通过变电站综合自动化系统内各设备间相互的信息交换，数据共享，完成变电站运行监视和控制任务。

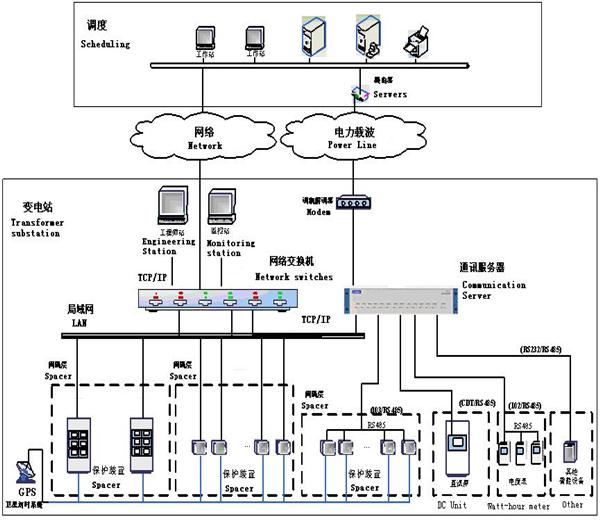

GT8000变电站综合自动化系统采用分层分布式结构，可分为站级控制层，网络层和间隔级控制层，网络层按电以太网或光纤以太网配置，间隔级控制层将采集和处理后的数据信号传输到站级控制层，各间隔级单元相互独立，不相互影响，站级网络采用基于TCI/IP的自适应100M以太网结构。

    通讯系统具有以太网、串口通讯能力，监控系统与调度SCADA系统能实现同步通讯，选用通讯规约一般为部颁国标101、104、CDT/1801等协议。

3、特征

功能综合化

结构微机化

操作监视屏幕化

运行管理智能化

5、优点

以全微机化的新型二次设备替代常规设备，尽量做到硬件资源、信息资源共享。

用不同的模块软件实现常规设备的各种功能，

用计算机局域网代替大量信号电缆的连接，

用主动模式代替常规的被动模式，

简化了变电站二次部分的硬件配置，减轻了安装施工和运行维护工作量，降低了变电站总造价和运行费用，使变电运行更安全、可靠，为提高运行管理自动化水平打下了基础

自动监控装置作用的变化

电力系统监控方面最主要的变化在于对监控装置在降低发电成本和跳提高电网运行水平方面的要求越来越高。

电力系统经济运行需要更多有关电网运行的信息和更精确可靠的监控，这就需要更多通道和手段来采集和分析电网信息并作出监控。

GT8100系列工况企业变电站监控保护综合自动化

• 本系统采用分层分布式网络体系结构，分间隔层和站控层两层控制系统。微机保护测控装置以及负责发电机运行控制的PLC可编程序控制器为间隔层设备，前置通讯机及后台上位机系统为站控层设备。
• 将负责发电机运行控制的PLC可编程序控制器纳入本系统，使发电厂保护、监控系统与发电机运行控制系统有机结合，实现发电厂完善的综合自动化系统。
• 通过前置通讯机或专设的通讯服务器与DCS通讯，将本系统接入到DCS系统,取消所有综合自动化系统与DCS的硬接线。
• 后台监控系统提供强大的图形界面和数据处理功能。软件系统采用结构化、模块化设计，具有极高的可靠性、稳定性、灵活性和可扩展行。
• 用不同的功能模块完成综合自动化的各种功能，各个模块互相独立，有机组合各个功能模块，可以方便实现用户的个性化要求。
• 参数数据库和历史数据库采用大中型的关系数据库（Microsoft SQL Server）,能够可靠、方便地管理参数数据和历史数据，扩展性强。
• 采用实时数据库，能够更好地处理、分析实时数据，提高系统的响应速度，增强实时性。

• 系统的通讯标准和信息规范在遵循国际标准的基础上，根据系统的实际需要进行必要的补充和修改，规约和标准可由我公司协商解决。
