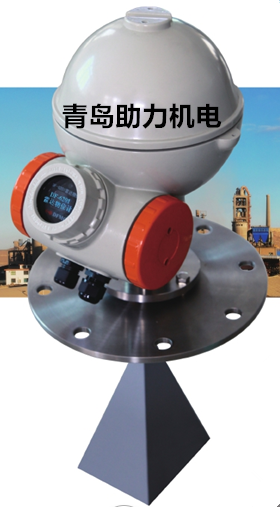

青岛助力机电专营DF6201雷达物位计
产品特点
１． 业内首款商品化 Ｘ 波段固体雷达物位计。
X 波段是兼顾穿透能力、抗干扰能力、测量精度以及反射特性等综合性能指标的最优雷达频段，被广泛应
用于世界范围内先进的军事雷达技术中。大波束角检测技术的突破使该技术得以从以往的高精度液位测量领域
拓展到高性能固体物位测量领域。该技术的采用使极度粉尘、低反射率（如水泥仓）工况下的物位测量及数据
处理得到更可靠的保证。仪表具备强大的识别处理干扰回波的能力，从而在以大波束角全面检测仓内料位的同
时有效排除仓内障碍物等造成的虚假回波干扰，确保测量数据的准确稳定。
２． 业内综合性能指标最高的固体雷达物位计。
量程 150m，盲区 0.00m，精度 ±5mm，重复性 0.5mm，分辨率 0.3mm。高达 150m 的物位检测能力使
得长距离的大型料仓也可以被更可靠的检测；真正的零盲区实现了料位在全部变化区间内可靠检测，有效避免
了安全事故的发生；高精度及高分辨率的特性可使雷达准确洞察料仓内任何的细微变化，为后续的全面检测分
析提供最可靠的基准数据。
附：进口品牌固体雷达物位计最高性能指标：量程 100m，盲区 0.30m，精度 ±10mm，重复性 5mm，
分辨率 1mm。（统计数据截至 2014.03）
３． 业内检测功能最全面的固体雷达物位计。
具有标准料位检测模式、最高料位检测模式、最低料位检测模式、平均料位检测模式及智能料位检测模式
共 5 种料位检测模式供用户选择，可对料仓内料位进行更全面的监测。
４． 独有的入料干扰抑制功能在雷达安装位置无法完全避开入料干扰时有效的排除其干扰，确保检测数据
的准确性
电源
供电电源 ~220V 50Hz 10W
性能
量程： 150m
盲区： 0.00m
精度： ±5mm（1m 内为 30mm）
重复性： 0.5mm
分辨率： 0.3mm
输出信号： 4-20mA/HART，一路开关量输入和输出
波束角： 18°，以 3dB 作为分界点
适应最大物位变化率： 12m/min
更新时间： mA 输出和 OLED 显示每秒更新一次
测量模式
本仪表具有 5 种检测模式，用户可以根据需求选择相应的检测方式。
标准料位测量模式
最高料位测量模式
最低料位测量模式
产品应用
矿山行业物料过程存储物位检测
煤矿行业物料过程存储物位检测
水泥行业物料过程存储物位检测
电力行业物料过程存储物位检测
钢铁行业物料过程存储物位检测
冶金行业物料过程存储物位检测
水库水位等超大量程的液位检测
其他行业物料过程存储物位检测
红外线手操器操作
平均料位测量模式
智能料位测量模式
接口
① 4-20mA/HART
信号范围 4-20mA
失效报警信号 无有效回波时输出 3.6mA
料位距雷达天线 0.50m 以内时输出 22.5mA
负载 最大 600 欧姆；HART 通讯最小 230 欧姆
② 开关量输入、输出
开关量输入 备用，具体功能可根据用户需求定制
开关量输出 可实现高 / 低料位报警或补料区间指示
③ 显示
人机界面 由 OLED 和红外遥控器组成
可查看及设置仪表各项参数
红外线手操器
环境温度 -20 ~ 65℃
电源 3V（CR2005）
重量 15g
颜色 黑白
操作距离 本地近程操作
机械
过程连接 通用法兰
不锈钢瞄准器
喇叭天线
环境条件
安装位置 室内 / 室外
环境温度 -40~65℃
防护等级 IP65
