一、公司介绍
本公司是斗提机械制造行业的胶带主要供应商,是国内最早开发生产特种钢丝绳网络抗撕裂结构提升带厂家。
二、产品简介
钢丝绳提升带是一种垂直物料输送机械的重要部件,胶带安装于提升机的主动轮与被动轮上。胶带表面用机械紧固件固定物料,用于挖掘、盛装和提升物料。斗提机械是广泛应用于建材、水泥厂、矿山、化轻、化肥、电力、粮食等粉状或碎粒状物料输送,是一种高效的物料输送机械。
三、产品选型
斗提机胶带的使用方法与普通输送胶带运行方式完全不同,因此两种胶带结构差异很大,不能互相通用。选用不当将直接影响斗提机的运行效率与寿命,甚至损坏机器。胶带选型推荐表:
胶带类型 |
结构 |
适用环境 |
Ⅰ型提升带 |
高强度纵向钢绳增强 |
常温下,低密度、松散状物料如:谷物、化肥、塑料粒等。 |
Ⅱ型提升带 |
高强度纵向钢绳增强 |
常温下、大比重、易结团物料 |
耐拔热型 |
温度100℃以下 |
热状下挖掘提升物粒 |
注:对于耐热型胶带,胶带生产者建议覆盖胶层增厚1~2mm,以增强钢丝绳粘合芯胶的防护能四、胶带规格
|
Ⅰ型 |
Ⅱ型 |
||||||
强度 |
ST |
ST |
ST |
ST |
ST |
ST |
ST |
ST |
纵向纲绳直径(mm) |
4 |
4.5 |
5 |
6 |
4 |
4.5 |
5 |
6 |
纵向纲绳间距(mm) |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
横向纲绳直径(mm) |
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
0.9 |
横向纲绳间距(mm) |
4.5 |
4.5 |
4.5 |
4.5 |
4.5/2 |
4.5/2 |
4.5/2 |
4.5/2 |
胶带总厚度推荐(mm) |
15 |
17 |
18 |
20 |
17 |
18 |
20 |
22 |
横向钢绳分布位置 |
紧贴纵向钢绳单侧 |
紧贴纵向钢绳双侧
|
抗撕裂型钢丝绳提升橡胶带标准规格: | ||||||||
胶带强力 (st-NO.) |
钢丝绳最大 公称直径(mm) |
钢丝绳结构 |
绳间距 (mm) |
标准工作 拉力(N/mm) |
标准盖胶厚度Thicknesst(mm) | 带重(Kg/m) | 最小辊筒直径(mm) |
钢丝绳强度 KN/根 |
St-630 | 3 | 块96×7 IWS | 10 | 90 | 5×5 | 19.1 | 800 | 6.93 |
St-800 | 3.5 | K6×7 IWS | 10 | 110 | 5×5 | 20.6 | 800 | 8.8 |
St-1000 | 4 | K6×7 IWS | 12 | 140 | 6×6 | 24.7 | 800 | 13.2 |
St-1250 | 4.5 | K6×7 IWS | 12 | 175 | 6×6 | 25.4 | 800 | 16.5 |
St-1600 | 5 | K6×19 IWS | 12 | 225 | 6×6 | 26 | 1000 | 21.12 |
St-2000 | 6 | K6×19 IWS | 12 | 285 | 7×7 | 30 | 1000 | 26.4 |
实验项目 | 性能指标 | |||||||
GB9770-2001 | DIN22131 | |||||||
D级D | H级H | L级L | P级P | W级W | X级X | Y级Y | ||
拉伸强度 | Mpa≥ | 18 | 25 | 20 | 14 | 18 | 25 | 20 |
扯断伸长率 | %≥ | 400 | 450 | 400 | 350 | 400 | 450 | 400 |
拉花试验(70℃、7D) 拉伸强度变化率 扯断伸长率变化率 |
% | -25~+25 | ||||||
磨耗量 | ≤ | 90MM3 | 120MM3 | 150MM3 | 200MM3 | 90MM3 | 120MM3 |
150MM3 |

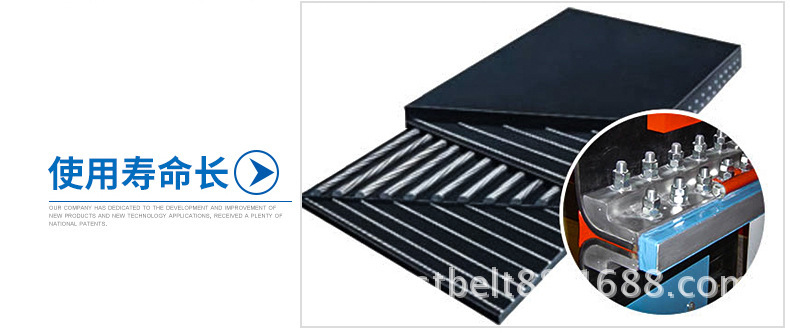

我公司生产的“双面抗撕裂钢丝绳芯提升胶带”采用两项专利技术,大大延长了胶带的使用寿命:普通钢丝绳芯提升带使用寿命达6年以上,耐120度使用寿命达5年以上。
专利技术:

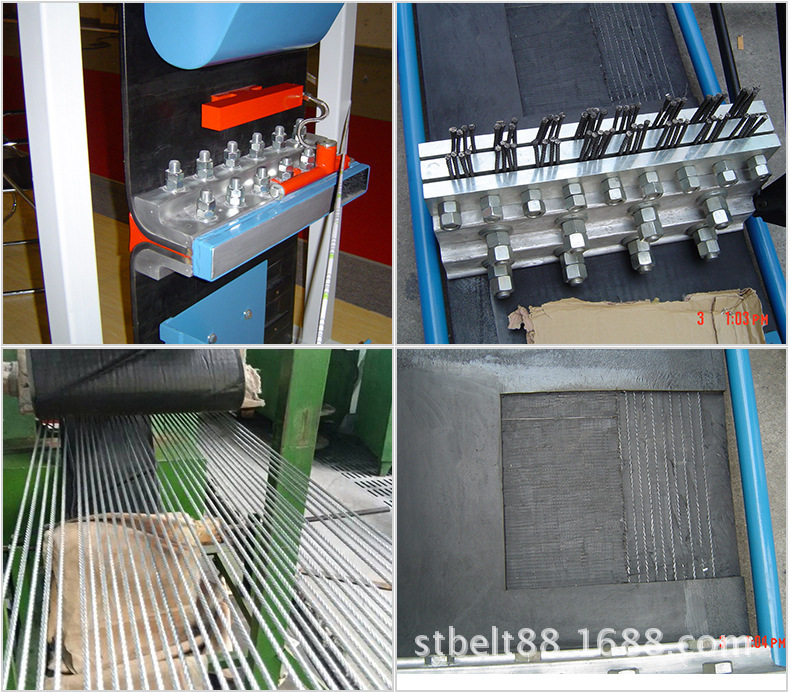

1:防止接头处断裂的专利技术。专利号:ZL200920119059.7 核心技术:接头位置双面置有高强度织物帘子帆布或短纤维胶皮,从而增强接头部位整体硬度强度,排除橡胶疲劳老化。延长了钢丝绳提升胶带的使用寿命。
2:防止料斗掉落的专利技术。专利号:ZL200920119058.2 核心技术:纵向钢丝绳成组合排列, 打孔时避开钢丝绳(不打断钢丝绳);同时利用料斗螺栓倒钉卡住纵向钢丝绳,从而增强钢丝绳提升带整体强度,防止料斗掉落,延长使用寿命。
我公司引进国外配方,采用“三元乙丙”橡胶生产耐高温钢丝绳提升胶带,通过对配方的不断优化与改进,已经完全掌握了应用“三元乙丙”橡胶生产耐高温钢丝绳提升胶带的优良新配方技术。根据我公司专有配方生产的耐高温钢丝绳提升胶带一般可以质保3~5年。
