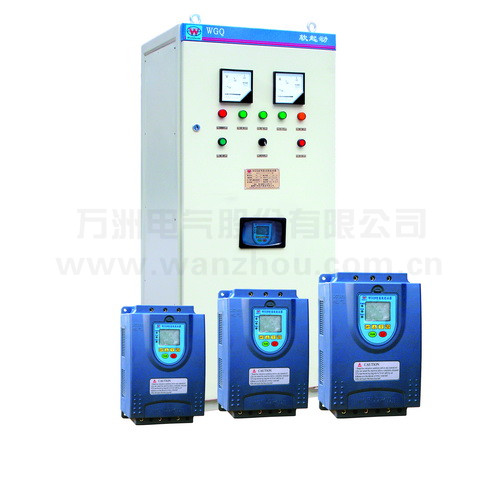

WGQ系列固态软起动器
一、适用范围及典型应用简介
适用于三相交流50Hz,额定工作电压380V，额定工作功率5.5KW-500KW鼠笼式异步电动机的平滑软起动。
|
水泵 |
利用泵控制功能，在起动和停止时，减少液流冲击所产生的泵流水锤现象，节省了系统维修费用； |
|
球磨机 |
利用电压斜坡起动，减少齿轮转矩的磨损，减少维修的工作量，延长使用寿命； |
|
风机 |
利用固态软起动器取代了传统起动器，减少皮带磨损和机械冲击； |
|
压缩机 |
利用限流，实现了平滑起动，降低电机温升； |
|
破碎机 |
利用堵转保护和快速保护，避免机械故障和阻塞造成电动机过热而毁； |
|
输送机械 |
利用软起动和软停机控制，实现平滑渐进的起动过程和平滑减速的停车过程，避免了因冲击而对物料和设备造成的损伤。 |
二、工作原理及性能特点
WGQ系列笼型电机固态软起动器是从电机的定子回路采集电流和电压信号，通过特殊变换处理后，来控制三路双向可控硅的导通状态，进而控制电机的起动电流和电机运行时的输入功率，实现自动跟踪电机负载变化、自动调节输入功率的功能，达到完成电机的软起动和经济运行的目的。
1、采用双单片机全数字控制：
2、具有5位LED数码管显示功能，能全面显示电机的工作状态；
3、哈佛式单片机具有较强的抗干扰能力，可保证控制系统在强干扰的复杂工业环境中可靠的工作；
4、具有恒流软起动、电压斜坡起动，脉冲突跳起动三种起动方式。适用于各种类型负载；
5、具有自由停车、软停车两种停车方式，软停车特性可满足不同场合下机械需求，并且软停车时间可调节；
6、具有可靠的过流、过载、过热、电源缺相、输出缺相等保护功能，使得电机的起动和运行更可靠更安全；具有跨越运行（用接触器旁路）方式；
7、具有DCS远控接口和计算机RS485接口；
8、4～20mA标准模拟电流输出。
三、使用环境条件
注：用户有特殊要求的，应事先申明。
|
电源电压 |
3AC 380V/660V＋10％，50Hz（三线四线制） |
|
温度 |
（-25～＋50）℃ |
|
湿度 |
＜80% |
|
振动 |
≤1.5g |
|
海拔 |
≤1500m |
四、选型标准
1、常规起动：如船头推进器、压缩机、升降机、离心泵、输送带、电梯等负载的起动可根据电机额定功率选型；
2、重负载起动：如离心机、压碎机、混合机、磨碎机、搅拌机等的起动可按其额定功率的120％选型。
（注：柜式主回路空开配DZ20系列，交流接触器配CJ20系列。）
五、订货须知
1、根据电机额定功率和额定电压及工况确定其型号；
2、提供电机铭牌上的全部参数。（合同上注明）用户现场若不满足“使用条件”或有特殊要求应事先申明。
