江苏鹏飞集团股份有限公司

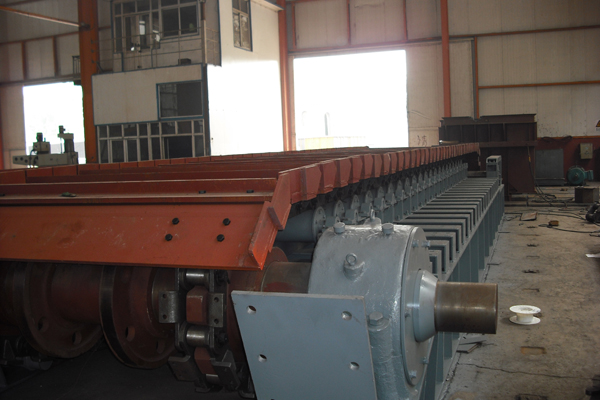

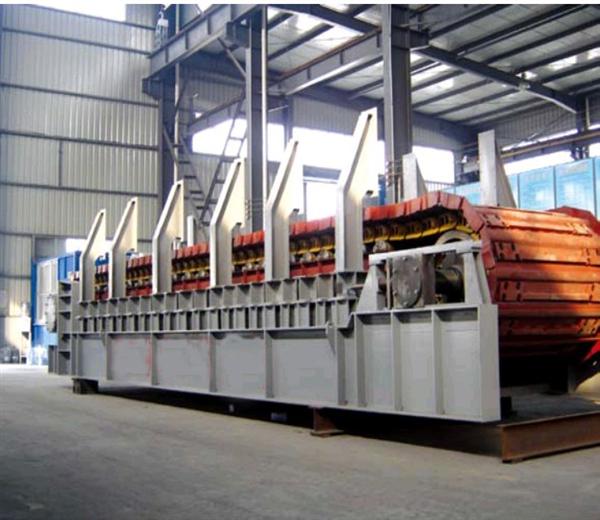

设备名称：   WBL1200X12000板式喂料机
规格: WBL1200X12000
槽板宽mm-1200  16Mn底板t=14
中心距mm-12000
输送物料粒度mm~500
输送物料:石灰石
物料容重 t/m3~1.6
输送量t/h~350
输送倾角- 20
输送速度m/s ~0.09
合金结构钢链节距mm-250  t=12
电动机 :YVF2-200L2-6 功率kw-22
减速机:DFY400-280   速比i-280
逆止器-减速机集成

板式喂料机结构与特点：　
我厂全新开发的板式喂料机具有牵引力大、功耗小、磨损小、漏料少、运行平稳、工作可靠、使用寿命长、检修方便等突出的优点。
1、板式喂料机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。
2、牵引链采用承重与牵引分开的结构，提高了板式喂料机承受冲击载荷能力。
3、尾部拉紧装置设有碟形弹簧，能减缓链条冲击载荷，提高了链条的使用寿命。
4、槽板采用双圆(OK)弧板，有效防止漏料。
5、有托辊支承，改善大块物料冲击两侧滚轮和槽板的受力条件，提高运行部件的寿命。
6、特别加强的头部罩壳下罩左右是可分式，不妨碍起吊破碎机转子体。
7、头部装置链轮13-15齿，奇偶数齿分开传动，寿命增加。
8、头部装置链轮切割成3瓣齿，不需拆卸链板即可更换轮齿，易维护。
9、板式喂料机传动部分采用国内最好配置：减速机采用硬齿面减速机，电机采用西门子电机等高端配置。
